설치가이드

테니스장

Home > 설치가이드 > 실외경기장 > 테니스장

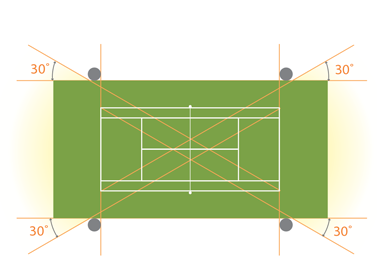

조명설계 기준

연습이 목적이라면 천장에 배치하는 것도 좋으나 서브에 방해가 되지 않도록 앤드라인은 피해서 설계해야 함.
일반경기 이상의 시설에는 사이드라인을 따라 배치하고 로브(LOB)로 올린 테니스공과 조명이 겹치지 않도록 코트 중앙부의 조명설치는 배제되어 설계해야 함.
레크리에이션 등급의 조명 설계시 비대칭 배광으로 설계하여 균제도를 높여 설계해야 함.
가까운 곳은 평각으로 설계하고, 멀리 조사할수록 협각을 사용해서 설계해야 함.

Recommendation of Minimum Lighting Levels

Sport	Illuminance Level (Em. Horizontal) Lux * (Non CTV)
	ClassⅠ		ClassⅡ		ClassⅢ
	Em Lux	Uo Min/ave	Em Lux	Uo Min/ave	Em Lux	Uo Lux
Tennis	500	0.7	300	0.7	200	0.6

※ 유럽기준 ( 출처 - EN 12193:2007)
- - ClassⅠ: Top Level Competition
- - ClassⅡ: Intermediate Level Competition
- - ClassⅢ: Lower Level Competition & Suspervised Training
※ Em is the Maintained Illuminance Level (specification level) and is the design illuminance level, below which the lighting should not be allowed to fall during the period to planned maintenance.

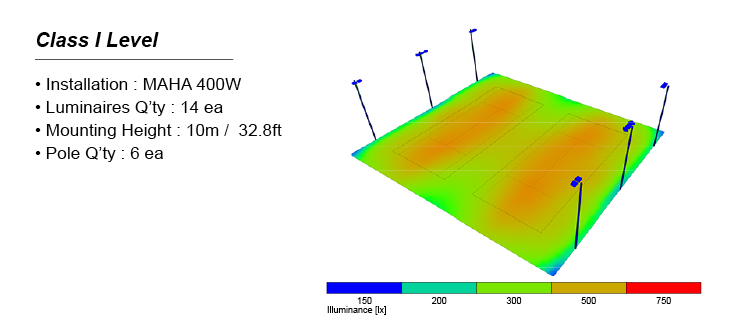

Class I

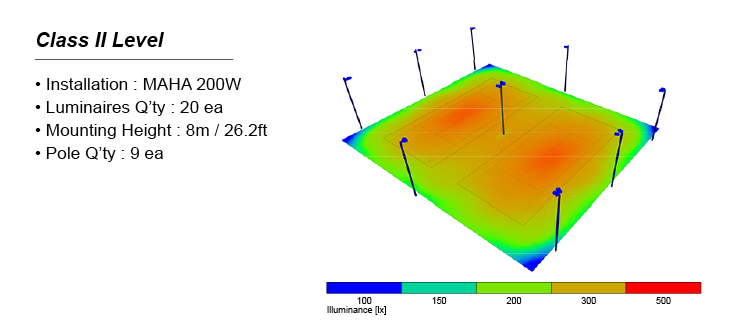

Class II

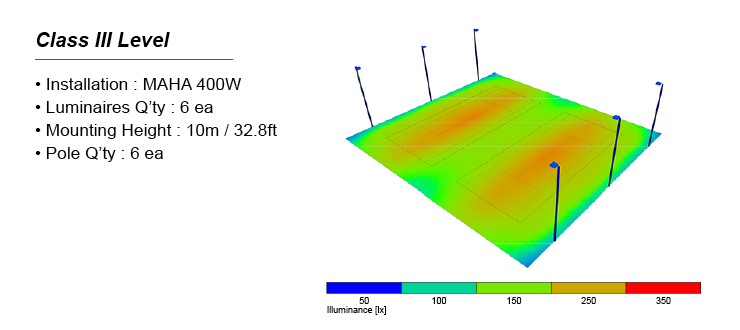

Class III
